帶溫度變送器防爆熱電偶（阻)

2021/05/18 08:19:14

帶溫度變送器防爆熱電偶（阻)通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量生產現場存在碳氯化合物等爆炸物的-200℃~1300℃范圍內液體、蒸汽和氣體介質以及固體...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.fc333.cn/

應用：

帶溫度變送器防爆熱電偶（阻)通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量生產現場存在碳氯化合物等爆炸物的-200℃~1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。

特點：

1.二線制輸出4～20mA，抗干擾能力強；

2.節省補償導線及安裝溫度變送器費用；

3.安全；

4.冷端溫度自動補償，非線性校正電路；

工作原理：

防爆熱電偶(阻)利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行防爆。

熱電偶產生的熱電勢熱電阻經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4~20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。

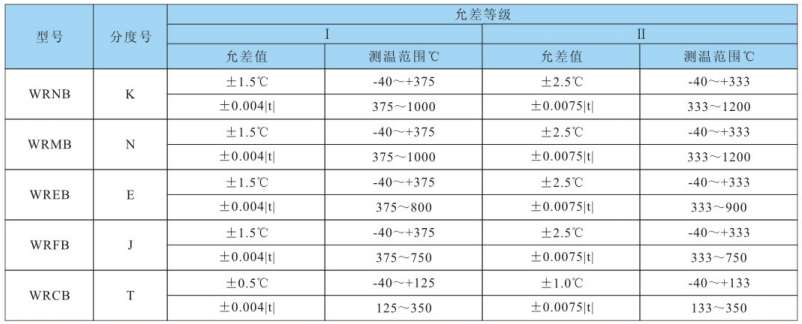

熱電偶：

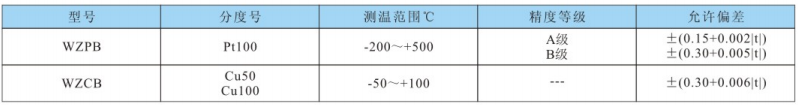

熱電阻：

輸出信號：4~20mA，負載電阻250﹔傳輸導線電阻100 ;

輸出方法：二線制

精度等級：溫度變送器精度等級:0.1；0.2；0.5
顯示器精度等級：

模擬指示式2.5級
數字顯示式1 .0級

供電電源：24V.DC士10%

防護等級：IP65

防爆等級：隔爆型：dII BT4，d II CT5，d II CT6
本質安全型：ia II CT6

絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50M Q；

熱響應時間：當溫度出現階躍變化時，儀表的電流輸出信號變化到相當于該階躍變化的50%所需的時間，通常以t 0.5表示當溫度變送器的階躍響應穩定時間不超出熱電偶(阻)熱響應時穩定時間t 0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間；

當溫度變送器的階躍響應穩定時間不超出熱電偶(阻)熱響應穩定時間 t 0.5二分之一時,則用溫度變送器熱響應時間作為儀表的熱響應時間；

基本誤差：儀表的基本誤差應不超過有熱電偶(阻)和溫度變送器基本誤差的合成誤差。

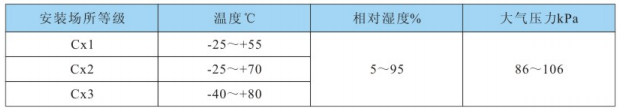

工作環境：
