3351系列智能型變送器

2021/03/09 08:17:20

3351系列智能變送器是我公司引進國外設備，其中包含原材料、元器件和零部件，整機經過嚴格組裝和測試。由于該機型外觀上完全融入了目前所流行、并被較廣使用的兩種變送器(羅斯蒙特305...

聯系浦卓

上海浦卓測控技術有限公司
地址：上海市松江區新界路1號10幢A226
聯系人：侯經理
電話：021-37827699
傳真：021-37827568
郵箱：sales@puzhuo.com.cn
官網：http://www.fc333.cn/

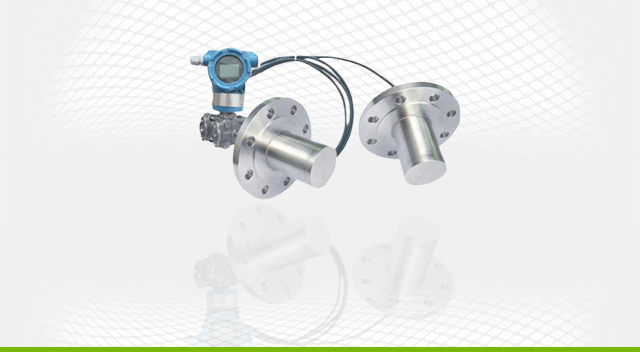

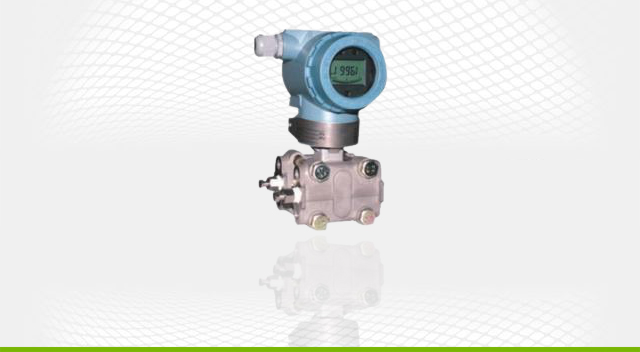

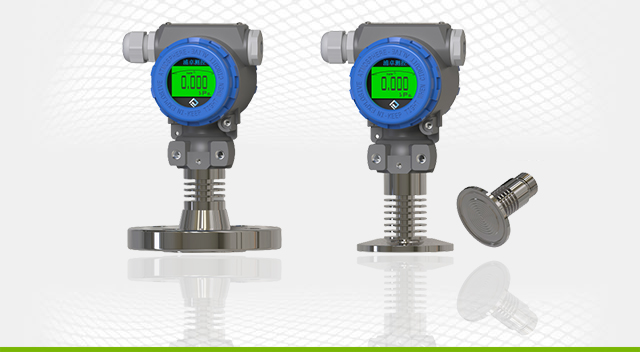

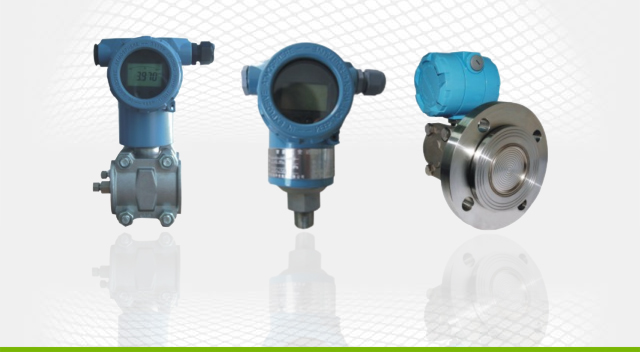

3351系列智能變送器展示：

產品概述：

3351系列智能變送器是我公司引進國外設備，其中包含原材料、元器件和零部件，整機經過嚴格組裝和測試。由于該機型外觀上完全融入了目前所流行、并被較廣使用的兩種變送器(羅斯蒙特3051與橫河EJA),給使用者耳目一新的感覺。同時與傳統的1151等系列產品在安裝上容易兼容并可直接替換．故它是一些老型產品的替代產品，同時具有HART現場總線協議的功能。

產品特點：

3351智能變送器可就地調量程/零點調整，或者通過388或275型手操器，實現變送器的調整以及通過軟件的選擇．完成平方根或線性輸出的應用，并具有自診斷功能。

※關鍵零件，性能穩定.質量較好，且價格適中

※精度高：0.1%、0.2%、0.25%、0.5%可選

※zui大量程比15:1

※阻尼可調(電氣阻尼為0-6S )

※通訊所需的zui小回路電阻250Q

※規格全：量程zui小從0~125Pa到zui大0~4OMPa任意選擇

※品種多：微差壓DR型、差壓DP型、高靜壓HP型、流量DP型、壓力GP型、壓力TG型、液位LT型及遠傳法蘭型(毛細管長度1.0~7 . 51m任選)

※可正負遷移：正遷移500%、負遷移600%

※輸出信號：二線制24VDC供電、4-20mADC輸出（也可為四線制220VAC供電.O-10mADC輸出)

※防爆：本質安全型ialICT6，隔爆型dIIBT4

※耐壓性能好：一般耐壓14MPa ，高靜壓耐壓32MPa

※耐腐蝕：可提供316L、蒙乃爾、哈氏合金、鈕等材料的耐腐蝕變送器

※帶現場指示表

①3 1/2位LCD液晶顯示

②指針式線性或平方根指示0-100%

※法蘭標準：ANSI 3 ”，4”150LB~600LB(也可根據客戶要求定制)

工作原理：

過程壓力通過兩側或一側的隔離膜片、灌充液傳到6室的測量膜片。中心膜片是一個張緊的彈性元件．它對于作用在其上的兩側壓力差產生相應變形位移,其位移與差壓成正比，zui大位移約0 . 1 mm ,這種位移轉變為電容極板上形成的差動電容,由電子線路把差動電容轉換成二線制的4~20mADC輸出信號。

功能參數：

※使用對象：液體、氣體和蒸氣

※測量范圍：0-0.1kPa到0-40MPa

※輸出信號：4-20mA DC（可為四線制220VAC供電、0-10mADC輸出)

※供電電源：12~45V DC,一般為24V DC

※負載特性：與供電電源有關，在某一電源電壓時帶負載能力，負載阻性RL與電源電壓VS關系式為:RL≤50 (Vs-12)

※指示表：指針式線性指示0~100%刻度以及LCD液晶式顯示。

※防爆：a.隔爆型 dllBT4

b.本質安全型 iallCT6

※量程和零點：外部連續可調

※正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的值，均不能超出測量范圍上限的100%。zui大正遷移量為zui小校調量程的500%；zui大負遷移量為zui小校調量程的600%

※溫度范圍：放大器工作溫度范圍：-29~+93℃ (LT型為：-25~+70℃ )

灌充硅油的測量元件：-40~ +104℃

法蘭式變送器灌充高溫硅油時：+15~+315℃普通硅油：-40~+149℃

※靜壓：4、10、25、32MPa

※容積吸取量：<0 . 16cm³

※阻尼(階躍響應)：充硅油時，一般在0.2S到1.67S之間連續可調

技術數據：

(不帶遷移,在標準工作條件下，充硅油，316不銹鋼隔離膜片)

※精確度：0.1%6、0.2%、0.25%、0.5%.

※死區：無(≤0.1%)

※穩定性：六個月內不超出zui大量程的基本誤差對值

※振動影響：在任意軸向上．振動頻率為200Hz時，誤差為測量范圍上限的+0.05%/g

※電源影響：小于輸出量程的0.005%/v

※負載影響：電源如果穩定，則負載沒有影響

其它：

※隔離膜片：316L不銹鋼，哈氏合金C，蒙乃爾合金，鈕，或316L+PTFE
※排氣/排液閥：316不銹鋼，哈氏合金C，蒙乃爾合金

※法蘭和接頭：316不銹鋼，哈氏合金C或蒙乃爾合金
※接觸介質“O”形環：丁腈橡膠，氟橡膠

※灌充液：硅油或惰性油

※螺栓：316L不銹鋼

※電子殼體材料：低銅鋁合金

※引壓連接件：法蘭1/4NPT，中心距54MM，接頭1/2NPT或M20×1.5陽螺紋球錐面密封，帶接頭時中心距50.8、54、57.2mm (NPT錐管螺紋符合GB/T12716-91)

※信號線連接孔：G1/2"、M20×1.5

※重量：3.9kg(標準型)

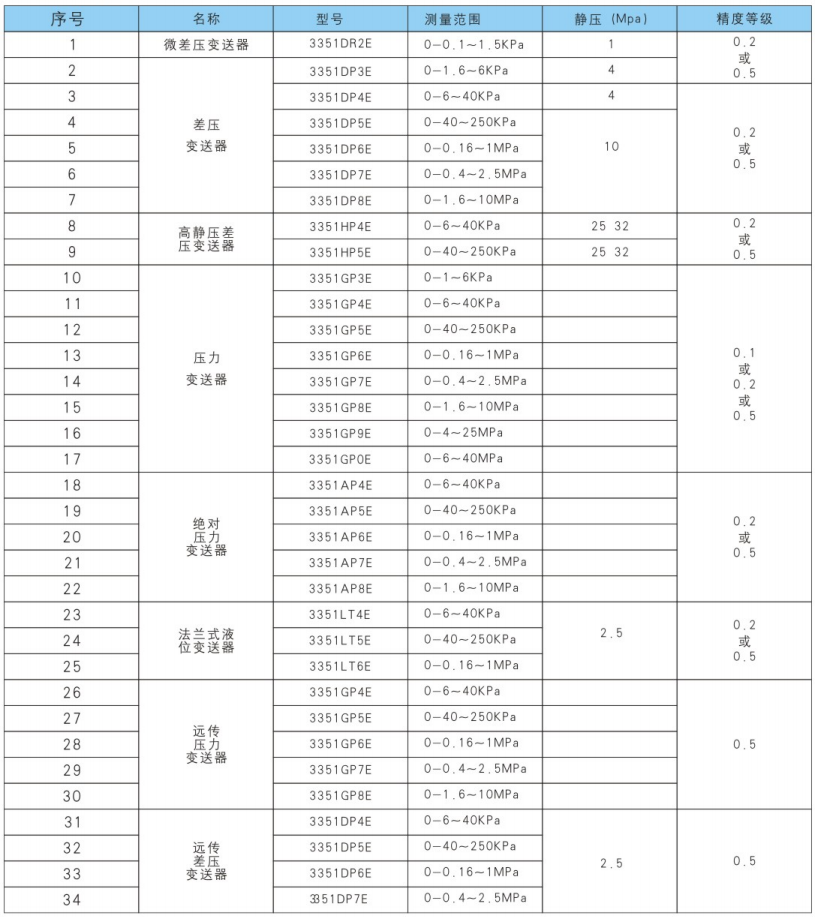

變送器型號命名圖：
