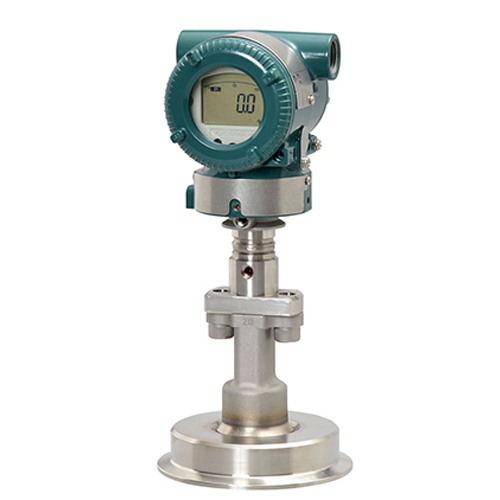

壓力變送器是工業生產中保障流程安全與效率的核心設備，其調試質量直接影響測量精度與系統穩定性。以下從15 個關鍵環節全面解析調試流程，結合實踐經驗提供可操作的指導建議。

一、初步檢查：基礎確認與風險預判

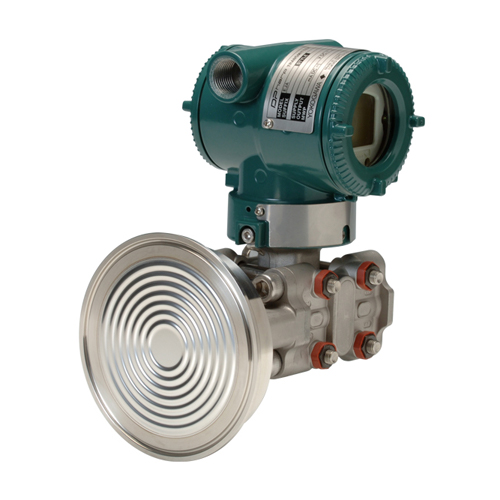

1. 外觀審視
   檢查變送器外殼是否存在凹痕、裂紋或銹蝕，這些損傷可能導致密封性下降或內部元件受損。重點觀察傳感器膜片是否平整，若有凹陷或腐蝕痕跡需及時更換。同時確保所有組件（如接線端子、過程接口）固定牢固，避免運輸或安裝過程中松動。

2. 型號與規格核對
   對照銘牌信息確認型號、量程范圍及序列號是否與設計要求一致。例如，測量蒸汽壓力需選擇耐溫型變送器，而腐蝕性介質需使用 316L 不銹鋼材質。若銘牌信息模糊，可通過儀表數據表或制造商提供的二維碼查詢?cè)敿?xì)參數。

二、調試準備：工具與安全雙保障

1. 專業工具籌備
   必備工具包括手持式通訊器（如 HART 協議設備）、壓力校準器（精度需高于變送器 0.1 級）及數字萬用表。所有校準設備需在有效期內，例如壓力校準器每年需送計量機構檢定一次。

2. 安全防護部署
   為調試人員配備安全帽、防化手套及護目鏡，在易燃易爆區域需穿著防火服并使用防爆工具。同時在調試區域設置警示標識，隔離無關人員。

三、安全措施：風險防控與應急響應

1. 危害評估與預案制定
   分析調試環境中的潛在風險：

• 高壓風險：確認管道已泄壓，必要時加裝壓力釋放閥。

• 高溫風險：測量蒸汽時需等待管道冷卻至 40℃以下，或使用冷凝彎隔離高溫介質。

• 介質風險：若被測介質為有毒氣體，需提前佩戴呼吸器并設置氣體檢測儀。

2. 能量隔離執行
   對關聯設備實施上鎖 / 掛牌（LOTO）程序：切斷電源并鎖定開關，關閉上下游閥門并加裝盲板，使用萬用表確認無殘余電壓或壓力后掛牌警示。

四、文件收集：數據支撐與歷史追溯

1. 技術文檔整合
   需準備的文件包括：

• 安裝圖紙：確認取壓點位置及導壓管走向。

• 校準記錄：分析歷史數據判斷變送器性能趨勢，若發現零點漂移超過 ±0.5% FS 需重點排查。

• 儀表數據表：明確量程、輸出信號類型（如 4-20mA/HART）及防爆等級。

2. 預調試清單創建
   制定包含目視檢查、接線測試、校準步驟的清單，例如：

• 檢查導壓管長度是否≤50m，坡度是否滿足液體≥1:100、氣體≥1:200 的要求。

• 確認供電電壓穩定在 24VDC±10% 范圍內，避免波動導致信號異常。

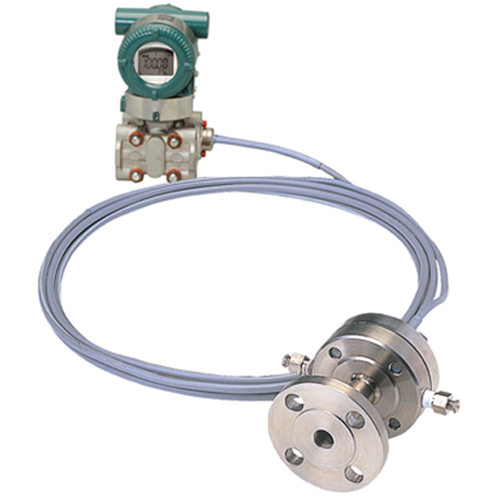

五、安裝驗證：細節決定精度

1. 安裝位置優化

• 垂直管道優先：減少水平安裝時的沉積物堆積風險。

• 高度差控制：測量氣體時變送器應高于取壓點，防止冷凝液倒灌；測量液體時則相反，便于排氣。

• 振動隔離：遠離泵、壓縮機等設備，必要時加裝橡膠減振墊。

2. 導壓管系統檢查

• 泄漏測試：使用肥皂水涂抹接頭，觀察是否有氣泡產生。

• 填充與排氣：液體介質需確保導壓管充滿液體并無氣穴，可通過打開平衡閥反復沖洗實現。

• 保溫處理：高溫介質（>60℃）需加裝冷凝彎或散熱片，防止變送器過熱。

六、接線與電壓檢查：電路可靠性保障

1. 線路質量把控

• 使用雙絞屏蔽電纜，屏蔽層單端接地（接變送器端），避免電磁干擾。

• 檢查端子接線是否牢固，多股導線需絞緊并搪錫，防止氧化導致接觸不良。

2. 供電系統驗證
   用萬用表測量電源電壓，確保負載電阻≤500Ω（4-20mA 回路），同時檢查備用電源切換功能是否正常。

七、循環檢查：信號傳輸全鏈路測試

1. 模擬信號注入
   通過回路校準器向變送器輸入 4mA、12mA、20mA 信號，觀察控制系統顯示值誤差是否在 ±0.2% FS 以內。若偏差超限，需檢查線路阻抗或變送器模塊。

2. 通信協議測試
   連接 HART 手操器，驗證設備地址、量程范圍等參數是否與組態一致，同時檢查診斷功能（如傳感器狀態報警）是否正常。

八、變送器調試：核心參數校準

1. 零點與量程調整

• 零點校準：在無壓力輸入時，通過手操器或電位器將輸出調整為 4mA，確保環境溫度穩定（±5℃內）以減少漂移。

• 量程校準：施加滿量程壓力（如 1MPa），調整輸出至 20mA，重復校準 2-3 次直至零點與量程互不影響。

2. 線性度驗證
   在 25%、50%、75% 量程點施加壓力，記錄輸出值與理論值的偏差。例如，10MPa 量程的變送器在 5MPa 時輸出應為 12mA±0.08mA，超出范圍需調整線性電位器。

九、現場校準：環境適應性優化

1. 環境變量補償

• 溫度影響：若現場溫度超出變送器工作范圍（如 - 20℃~70℃），需啟用溫度補償功能或加裝隔熱罩。

• 阻尼設置：根據工藝需求調整阻尼時間（0.2-1.67s），例如攪拌釜測量需設置 1s 阻尼以平滑波動。

2. 實際工況驗證
   對比變送器輸出與控制系統顯示值，例如在控制室觀察某管道壓力為 8.5MPa 時，現場萬用表測量電流應為 (8.5/10)×16+4=17.6mA，偏差超過 ±0.1mA 需排查導壓管堵塞或變送器故障。

十、故障安全功能測試：極端場景應對

1. 模擬故障場景

• 信號丟失：斷開信號線，控制系統應觸發 “信號中斷” 報警并切換至安全值。

• 電源故障：切斷供電后，變送器應保持最后有效輸出或進入預設安全狀態。

2. 壓力超限響應
   模擬超壓（如 110% 量程），檢查變送器是否觸發過載保護并記錄故障代碼，同時驗證泄壓后能否自動恢復。

十一、故障排除：常見問題解決方案

1. 信號漂移處理

• 短期漂移：重新校準零點，檢查環境溫度是否突變。

• 長期漂移：若年漂移量超過 0.5% FS，需更換傳感器膜片。

2. 導壓管堵塞排查
   使用壓縮空氣反吹導壓管，若阻力異常則拆解清洗。對于黏稠介質（如原油），建議每季度定期維護。

3. 通信故障診斷
   通過 HART 手操器讀取錯誤代碼，例如 “3201” 表示傳感器故障，需更換模塊；“4002” 表示組態參數沖突，需重新下載配置。

十二、系統集成測試：全局性能驗證

1. 聯動功能測試
   模擬工藝波動，觀察壓力變送器與調節閥、報警器的協同響應。例如，當壓力超過高報值時，系統應自動關閉進料閥并啟動聲光報警。

2. 冗余系統驗證
   對于關鍵流程（如煉油裝置），需測試主備變送器的無縫切換功能，確保切換時間≤200ms 且數據無跳變。

十三、報告與移交：經驗沉淀與知識傳遞

1. 文檔標準化
   調試報告需包含：

• 關鍵參數記錄：如校準前后的零點偏移量、線性度曲線。

• 問題處理日志：記錄故障現象、原因分析及解決方案。

• 建議維護周期：根據介質特性（如腐蝕性）制定校準計劃。

2. 操作培訓實施
   向運維團隊演示：

• 日常檢查要點（如導壓管排水、電源指示燈狀態）。

• 簡易故障排查步驟（如使用萬用表快速定位線路問題）。

十四、環境監控：持續穩定性保障

1. 運行狀態跟蹤
   定期檢查環境參數：

• 溫度：確保在 - 20℃~70℃范圍內，高溫區域需加裝風扇散熱。

• 濕度：濕度 > 80% RH 時啟用防潮加熱器，防止電路板銹蝕。

2. 預防性維護計劃

• 月度巡檢：清潔外殼灰塵，檢查緊固件松緊度。

• 季度校準：在工藝低負荷時段進行全量程校準，對比歷史數據評估性能衰減。

十五、標準與法規合規：規避法律風險

1. 行業規范遵循
   確保符合 GB/T 28474.1-2012《工業過程測量和控制系統用壓力變送器》等標準，例如絕緣電阻需≥20MΩ（500VDC 測試）。

2. 法規文件管理
   保存校準證書、防爆認證等文件至少 5 年，以備監管機構審計。對于涉及危險化學品的場景，需符合《危險化學品安全管理?xiàng)l例》的相關要求。

常見問題與應對策略

1. 信號波動

• 原因：電磁干擾、導壓管振動。

• 解決：檢查屏蔽接地，加固導壓管支架。

2. 顯示值跳變

• 原因：供電電壓不穩、傳感器老化。

• 解決：更換電源模塊，測試傳感器阻抗是否在規格范圍內。

3. 校準后仍有偏差

• 原因：導壓管填充不充分、遷移量設置錯誤。

• 解決：重新排氣并確認遷移量（如正遷移 30kPa 時，需輸入 30kPa 壓力校準零點）。

通過嚴格執行上述 15 個步驟，可確保壓力變送器在工業環境中實現**±0.1%FS**的測量精度，并將故障率降低 90% 以上。建議結合企業實際制定《壓力變送器調試 SOP》，并通過數字化工具（如智能儀表管理系統）實現全生命周期管理。
